سد 17 نيسان (سد ميدانكي) في منطقة عفرين

لمحة عن عامة المشروع

تقع منطقة عفرين في القسم الشمالي الغربي من سورية وتتميز الأراضي الواقعة في منطقة ري عفرين بالميول المتوسطة إلى شديدة الانحدار ومعظم هذه الأراضي والقسم الأكبر منها مزروع بأشجار الزيتون والأشجار المثمرة ويوجد في هذه المنطقة تجمعات سكانية منتشرة على الفوح الجبلية . ومدينة عفرين أكبر هذه التجمعات وحوالي 80% من مساحة المشروع تعتمد في ريها على مياه الأمطار والقسم المتبقي على الأبار وبعض المضخات المركبة على نهر عفرين لري البساتين والمزروعات الأخرى أما أشجار الزيتون فهي غير مروية .

إن انتشار السهول الواسعة بمساحة / 31263 / هكتار جعلت تللك المنطقة تلعب دوراً هاماً في الاقتصاد الزراعي عندما يتم تأمين المياه اللازمة للري بشكل منتظم.

1- يقع سد ميدانكي ( 17 نيسان ) على نهر عفرين شمالي غربي سورية على بعد 70 كم من مدينة حلب و12 كم من مدينة عفرين بالقرب من قرية ميدانكي ..

2- الجهة صاحبة ومشرفة المشروع : الهيئة العامة للموارد المائية .

3-الجهةالدارسة:الشركة العامة للدراسات المائية .

4-الجهةالمنفذة:مؤسسةالإسكان العسكرية

5- الكلفة الإجمالية للمشروع :58,2 مليار ليرة سورية بما فيها قيمة استملاك أراضي البحيرة ..

الهدف من المشروع :

تخزين مياه نهر عفرين في سد 17نيسان في ميدانكي بحجم / 190 /مليون م3 تخزين نظامي
إرواء مساحة/ 31263 /هكتارمن الأراضي الزراعية في منطقة عفرين
ضبط الفيضانات و تنظيم مجرى النهر ( عفرين )
تإمين مياه الشرب لسكان مدينتي عفرين واعزاز بكمية 15 مليون متر مكعب وعددهم حوالي 197 ألف نسمة
توليد الطاقة الكهربائية بحدود / 25 /ميغا واط من محطة توليد سد ومحطة توليد الباسوطة
تطوير المنطقة اقتصادياً وسياحياً واجتماعياً

ميزات السد :

1- السد ركامي بنواة غضارية مائلة ويصنف من الدرجة الأولى .
2- ارتفاع السد 73 م
3- طول القمة 983 م
4- عرض القمة 10م
5- عرض قاعدة السد 385م
6- حجم التخزين الميت عند المنسوب6 ,297 م يساوي 12,5 متر مكعب
7- حجم التخزين النظامي عند المنسوب 335 م
8- حجم التخزين عند المنسوب 49, 338 م يساوي 221متر مكعب في حالة الموجة الفيضانية
9- منسوب قمة السد 339م

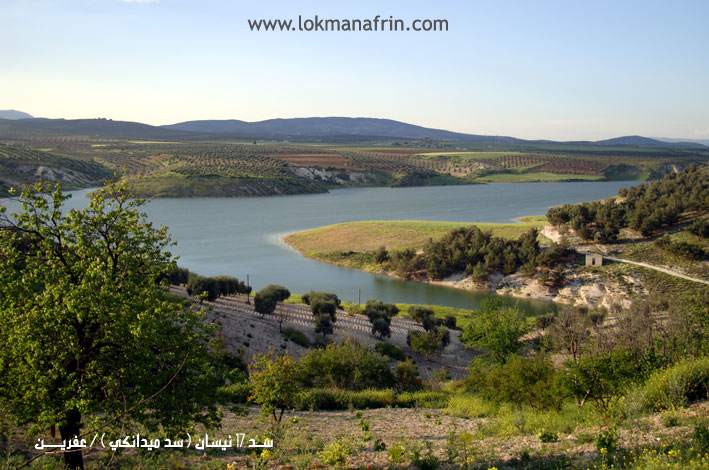

10- طول البحيرة 14كم
11- العرض الوسطي للبحيرة 650م

هيدرولوجية المنطقة :

1- مساحة حوض السد 1365متر مربع
2- كمية الهطول المطري 330-700مم سنوياً
3- التدفق الفيضاني الأعظمي التصميمي 1840 متر مكعب / ثا
4- الحجم الفيضاني الأعظمي التصميمي5, 183 مليون متر مكعب
5- مساحة البحيرة على المنسوب التخزيني النظامي 335 تساوي 952 هكتار

مكونات المشروع :

1- جسم السد :

- حجم الحفريات 1,8 مليون متر مكعب

- حجوم الردميات مع سدة الحماية : اكساء حجري 99000متر مكعب / ردميات صخرية 2,775مليون متر مكعب / ردم مرشحات 598500 ( f3+f2+f1 ) متر مكعب /- ردم غضار 567500 مليون متر مكعب /- أعمال الحفر والحقن 252500م . ط

برج المأخذ : مقطعه العرضي 20 × 20 م وارتفاعه 89,5م ويحتوي على التجهيزات الميكانيكية والكهربائية اللازمة لاستثمار السد منها : - بوابات منزلقة مسطحة عدد 2 - بوابة قوسية - سكورة قطر 800 مم عدد 4 - مصعد .. ويتم استجرار الماء من البحيرة عن طريق البرج.

الأنفاق : نفق التحويل :

للتفريغ المفاجىء التصريف الأعظمي 191 متر مكعب / ثا .. مقطعه نعل فرس بقطر 5,5 م وطول 280 م

نفق القدرة :مأخذ مياه الشرب والري مقطعه دائري بقطر 3 م وطوله 295 م

نفق الحقن والتفتيش :يقع أسفل النواة الغضارية للسد لمراقبة الرشوحات ضمن أساسات السد من خلال الآبار البيزومترية الموجودة بداخله وعددها 73 ولتحسين كتامة مانعة الرشح إن لزم الأمر . عرضه الداخلي 3 م وارتفاعه 3,6 م وطوله 841 م

نفق الصرف :لتصريف المياه الراشحه ويقع عل الضفة اليسرى خلف جسم السد وطوله 180م

4- جسر المشاة:يصل بين قمة السد وبرج المأخذ طوله 124 م

- المفيض :

شكله نصف مروحة نموذج مكسيكي وهو مصمم لتصريف أعظمي 1329 متر مكعب / ثا باحتمال 0,01% حيث يكون ارتفاع الماء أمام حافة الهدار 3,39 م عرض مسيل المفيض 34م وطول مسيل المفبض 470 م

6- نظام القياس والمراقبة :

الشيء الجديد في هذا السد هو تنفيذ شبكة من أجهزة القياس الكهربائية المركبة في جسم السد ومختلف منشآته وهي :

ضغط كلي عدد 107 / بيزومتر كهربائي عدد 92 / أجهزة تمدد وتقلص عدد 8 / أجهزة ميلان عدد 8 / جهاز قيلس المنسوب عدد 1 / أجهزة قياس الهزة الأرضية عدد 10 / أجهزة قياس الحرارة عدد 15 / محطة قياس تدفق عدد 2 / بيزومترات للقراءة المباشرة عدد 100

لواقع الاجتماعي والاقتصادي في منطقة المشروع :

أولاً:

1- عدد سكان منطقة عفرين : 446402 ألف نسمه

2- عدد الأسر العاملة في الزراعة 71215 أسرة

3- عدد الجمعيات الفلاحية في المنطقة 183

ثانياً:

نسبة المحاصيل الرئيسية التي سيتم ارواؤها في مشروع ري عفرين حسب إحصائية شركة مديرية زراعة بحلب .

1. ري أشجار الزيتون بنسبة 52% من المساحة المروية.

2. ري الأشجار المثمرة بنسبة 11% من المساحة المروية.

3. ري المحاصيل حلقية ( قمح - شعير - قطن - شوندر /سكري - بطيخ .....الخ ) بنسبة 31% من المساحة المروية.

4. ري خضار بنسبة 6% من المساحة المروية.

تم تدشين سد 17 نيسان في 24/4/2004 بحضور رئيس مجلس الوزراء السيد ناجي العطري

* * * * * *

دراسات لقمان عفرين

الشركة العامة للموارد المائية

شكر خاص : أستاذ حسو

إعداد و تنفيذ و تصميم : لقمان عفرين

15/2/2008
